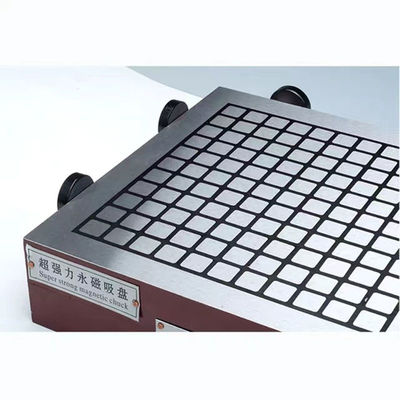

উচ্চ নির্ভুলতা ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেম বড় আকারের নির্ভুলতা ভ্যাকুয়াম চাক

পণ্য

স্টেইনলেস স্টীল মেডিকেল টিউবিং

কাস্টমাইজড মেডিকেল স্টিল পার্টস

আমাদের সাথে যোগাযোগ

Mr. HIE

admin@hiehardware.com

86-0769-87011382

এখনই যোগাযোগ করুন

উচ্চ নির্ভুলতা ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেম বড় আকারের নির্ভুলতা ভ্যাকুয়াম চাক

MOQ:	1
মূল্য:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
অর্থ প্রদানের পদ্ধতি:	T/T, Western Union
Supply Capacity:	500pcs/day

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

CHINA

পরিচিতিমুলক নাম

সাক্ষ্যদান

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

বিশেষভাবে তুলে ধরা:

বড় আকারের নির্ভুলতা ভ্যাকুয়াম চাক

উচ্চ নির্ভুলতা ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেম

উচ্চ নির্ভুলতা ভ্যাকুয়াম চাকস

পণ্যের বর্ণনা

উচ্চ নির্ভুলতা ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেম বড় আকারের নির্ভুলতা ভ্যাকুয়াম চাক

আধুনিক উত্পাদন ক্ষেত্রে, ওয়ার্কহোল্ডিং সিস্টেমগুলি যন্ত্রপাতি প্রক্রিয়াগুলির নির্ভুলতা, দক্ষতা এবং গুণমান নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। এর মধ্যে ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেম,বিশেষভাবে বড় আকারের নির্ভুলতা ভ্যাকুয়াম চাক, বিভিন্ন শিল্পের জন্য একটি গেম-পরিবর্তনকারী সমাধান হিসেবে আবির্ভূত হয়েছে।এই chucks বৈশিষ্ট্য একটি অনন্য সমন্বয় প্রদান করে যা তাদের সর্বোচ্চ নির্ভুলতা সঙ্গে বড় এবং সূক্ষ্ম workpieces হ্যান্ডলিং জন্য আদর্শ করে তোলে.

1. বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাকগুলির নকশা এবং নির্মাণ

বেস স্ট্রাকচার এবং উপাদান

একটি বড় আকারের যথার্থ ভ্যাকুয়াম চকের বেস সাধারণত উচ্চ-শক্তি, অ - চৌম্বকীয় উপকরণ যেমন অ্যালুমিনিয়াম খাদ বা বিশেষায়িত যৌগিক উপকরণ থেকে তৈরি করা হয়।অ্যালুমিনিয়াম খাদ তাদের দুর্দান্ত শক্তি ও ওজন অনুপাতের কারণে জনপ্রিয়, জারা প্রতিরোধের, এবং ভাল তাপ পরিবাহিতা। বেস একটি সমতল এবং মসৃণ পৃষ্ঠের সাথে ডিজাইন করা হয়েছে, যা ওয়ার্কপিস জুড়ে অভিন্ন ভ্যাকুয়াম বিতরণ অর্জনের জন্য অপরিহার্য।

বেসের কাঠামোটি শক্ত এবং স্থিতিশীল হওয়ার জন্য ডিজাইন করা হয়েছে, যন্ত্রপাতি অপারেশন চলাকালীন উত্পন্ন শক্তি সহ্য করতে সক্ষম।ভ্যাকুয়াম ধারক সঠিকতা প্রভাবিত করতে পারে যে কোন বিকৃতি প্রতিরোধ করার জন্য প্রায়ই সমালোচনামূলক এলাকায় reinforcements যোগ করা হয়বড় আকারের নকশা বড় আকারের workpieces থাকার অনুমতি দেয়, এটি মহাকাশ, অটোমোবাইল, এবং বড় আকারের ইলেকট্রনিক্স উত্পাদন যেমন শিল্পের জন্য উপযুক্ত করে তোলে।

ভ্যাকুয়াম চ্যানেল এবং পোর্ট ডিজাইন

ভ্যাকুয়াম চকের ভিতরে একটি সুনির্দিষ্টভাবে ডিজাইন করা ভ্যাকুয়াম চ্যানেলের নেটওয়ার্ক রয়েছে। এই চ্যানেলগুলি একটি সিরিজের পোর্টগুলির সাথে সংযুক্ত রয়েছে যা চকের পৃষ্ঠ জুড়ে বিতরণ করা হয়।সংখ্যা, আকার, এবং পোর্টগুলির বিন্যাসটি ওয়ার্কপিসের আকৃতি এবং আকার নির্বিশেষে, ভ্যাকুয়াম বিতরণ নিশ্চিত করার জন্য সাবধানে ডিজাইন করা হয়েছে।

উদাহরণস্বরূপ, একটি আয়তক্ষেত্রাকার আকৃতির বড় আকারের ভ্যাকুয়াম চকে, পুরো পৃষ্ঠ জুড়ে একটি ধ্রুবক ভ্যাকুয়াম শক্তি প্রদানের জন্য পোর্টগুলি একটি গ্রিডের মতো প্যাটার্নের মধ্যে সাজানো যেতে পারে।যদি কাজের টুকরোটির আকৃতি অনিয়মিত হয়, পোর্টগুলি কৌশলগতভাবে এমন অঞ্চলে স্থাপন করা যেতে পারে যেখানে শক্তিশালী ধরে রাখার প্রয়োজন হয়। ভ্যাকুয়াম চ্যানেলগুলি বায়ু প্রতিরোধকে হ্রাস করার জন্য ডিজাইন করা হয়েছে,ভ্যাকুয়ামের চাপকে দক্ষতার সাথে বন্দরে প্রেরণ করা নিশ্চিত করা.

সিলিং প্রক্রিয়া

একটি শক্তিশালী এবং সামঞ্জস্যপূর্ণ ভ্যাকুয়াম বজায় রাখার জন্য, বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চকগুলি উন্নত সিলিং প্রক্রিয়া দিয়ে সজ্জিত।এই প্রক্রিয়া chuck এবং workpiece মধ্যে বায়ু ফুটো প্রতিরোধ, যা ভ্যাকুয়াম রোলকে বিপন্ন করতে পারে।সর্বাধিক সাধারণ সিলিং পদ্ধতিটি রাবার বা সিলিকন গ্যাসকেটগুলির ব্যবহার যা চকের পরিধি বা নির্দিষ্ট জায়গাগুলিতে স্থাপন করা হয় যেখানে বায়ুরোধী সিলগুলির প্রয়োজন হয়.

কিছু উচ্চ-শেষ ভ্যাকুয়াম chucks, স্ব-নিয়ন্ত্রিত সীল সিস্টেম ব্যবহার করা হয়. এই সিস্টেম workpiece এর পৃষ্ঠতল ভূগোলের সামান্য পরিবর্তন মানিয়ে নিতে পারেন,এমনকি অসামান্য পৃষ্ঠের উপর একটি টাইট সীল নিশ্চিতসিলিং প্রক্রিয়াগুলি দীর্ঘস্থায়ী এবং পরিধান প্রতিরোধী হওয়ার জন্য ডিজাইন করা হয়েছে, কারণ তারা পুনরাবৃত্তি ব্যবহার এবং মেশিনিং অপারেশনগুলির কঠোরতার শিকার হয়।

বিশেষ উল্লেখ

স্পেসিফিকেশন	চৌম্বকীয় আকর্ষণ	প্রস্থ (মিমি)	দৈর্ঘ্য (মিমি)	উচ্চতা (মিমি)	ওজন (কেজি)
150*150	≥40 কেজি	150	150	80	13.5
১৫০*৩০০	≥40 কেজি	150	300	80	27
১৫০*৩৫০	≥40 কেজি	150	350	80	31.5
১৫০*৪০০	≥40 কেজি	150	400	80	36
২০০*২০০	≥40 কেজি	200	200	80	24
২০০*৩০০	≥40 কেজি	200	300	80	36
২০০*৪০০	≥40 কেজি	200	400	80	48
২০০*৫০০	≥40 কেজি	200	500	80	60
২৫০*৫০০	≥40 কেজি	250	500	80	75
৩০০*৩০০	≥40 কেজি	300	300	80	54
৩০০*৪০০	≥40 কেজি	300	400	80	72
৩০০*৫০০	≥40 কেজি	300	500	80	90
৩০০*৬০০	≥40 কেজি	300	600	80	108
৩০০*৮০০	≥40 কেজি	300	800	80	144
৪০০*৪০০	≥40 কেজি	400	400	80	96
৪০০*৫০০	≥40 কেজি	400	500	80	120
৪০০*৬০০	≥40 কেজি	400	600	80	144
৪০০*৮০০	≥40 কেজি	400	800	80	192
৫০০*৫০০	≥40 কেজি	500	500	80	150
৫০০*৬০০	≥40 কেজি	500	600	80	180
৫০০*৮০০	≥40 কেজি	500	800	80	240
৬০০*৮০০	≥40 কেজি	600	800	80	288
৬০০*১০০০	≥40 কেজি	600	1000	80	360

2ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেমের কাজ নীতি

ভ্যাকুয়াম জেনারেশন এবং চাপ পার্থক্য

ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেমের কাজের নীতিটি একটি চাপের পার্থক্য তৈরির উপর ভিত্তি করে। যখন একটি ভ্যাকুয়াম উত্স, যেমন একটি ভ্যাকুয়াম পাম্প, ভ্যাকুয়াম চকের সাথে সংযুক্ত করা হয়,বায়ু দ্রুত chuck এর পৃষ্ঠের পোর্ট মাধ্যমে বের করা হয়এটি ওয়ার্কপিসের নীচে একটি নিম্ন চাপের অঞ্চল তৈরি করে, যখন ওয়ার্কপিসের উপরে বায়ুমণ্ডলীয় চাপ ধ্রুবক থাকে।

এর ফলে চাপের পার্থক্যটি কাজের টুকরোটির উপর একটি নীচের দিকে শক্তি প্রয়োগ করে, এটি চকের পৃষ্ঠের বিরুদ্ধে দৃ firm়ভাবে চাপ দেয়। ভ্যাকুয়ামের শক্তি, প্যাসকেল বা টর এর মতো ইউনিটগুলিতে পরিমাপ করা হয়,চাপের পার্থক্যের মাত্রা নির্ধারণ করে এবং, ফলস্বরূপ, workpiece উপর ধরে রাখার শক্তি। chuck সঙ্গে যোগাযোগ workpiece এর পৃষ্ঠপোষকতা বৃহত্তর, বৃহত্তর ধরে রাখার শক্তি,যেমন চাপের পার্থক্য একটি বৃহত্তর এলাকায় কাজ করে.

বিভিন্ন ওয়ার্কপিস উপকরণ জন্য অভিযোজিত হোল্ডিং

বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাকগুলি বিভিন্ন ধরণের ওয়ার্কপিসের উপকরণগুলির সাথে খাপ খাইয়ে নেওয়ার জন্য ডিজাইন করা হয়েছে। ধাতু এবং প্লাস্টিকের মতো মসৃণ পৃষ্ঠের উপকরণগুলির জন্য, ভ্যাকুয়াম একটি শক্তিশালী সিল তৈরি করে,একটি নিরাপদ আটক প্রদানকাঠ বা কিছু কম্পোজিট উপকরণের মতো পোরাস বা রুক্ষ পৃষ্ঠের উপকরণগুলির ক্ষেত্রে, ভ্যাকুয়াম সিস্টেমটি উপাদানটির বৈশিষ্ট্যগুলি বিবেচনা করে সামঞ্জস্য করা যেতে পারে।

উদাহরণস্বরূপ, গর্তযুক্ত উপকরণগুলির সাথে কাজ করার সময়, গর্তগুলির মধ্য দিয়ে বায়ু ফুটো ক্ষতিপূরণ করার জন্য একটি উচ্চতর ভ্যাকুয়াম চাপ প্রয়োজন হতে পারে।কিছু উন্নত ভ্যাকুয়াম chucks সেন্সর দিয়ে সজ্জিত করা হয় যা উপাদান টাইপ সনাক্ত এবং সেই অনুযায়ী ভ্যাকুয়াম চাপ সামঞ্জস্য করতে পারেন, ওয়ার্কপিসের উপাদান নির্বিশেষে একটি ধারাবাহিক এবং নিরাপদ ধরে রাখা নিশ্চিত করে।

3. যথার্থ যন্ত্রপাতিতে সুবিধা

উচ্চ-নির্ভুলতা যন্ত্রপাতি

সুনির্দিষ্ট যন্ত্রপাতিতে, নির্ভুলতা অত্যন্ত গুরুত্বপূর্ণ। বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাকগুলি একটি স্থিতিশীল এবং নিরাপদ ওয়ার্কহোল্ডিং সমাধান সরবরাহ করে,যন্ত্রের সময় কাজের টুকরোটির যেকোনো আন্দোলন বা কম্পন কমিয়ে আনাওয়ার্কপিসের পৃষ্ঠ জুড়ে অভিন্ন ভ্যাকুয়াম বিতরণ নিশ্চিত করে যে মেশিনিং টুলটি উচ্চ নির্ভুলতার সাথে কাজ করতে পারে, যার ফলে টাইট সহনশীলতা এবং মসৃণ পৃষ্ঠের সমাপ্তি হয়।

উদাহরণস্বরূপ, এয়ারস্পেস ইন্ডাস্ট্রিতে, যেখানে উইং প্যানেল এবং ইঞ্জিনের অংশগুলির মতো উপাদানগুলির জন্য অত্যন্ত সংকীর্ণ সহনশীলতা প্রয়োজন,বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চকের ব্যবহার এই উপাদানগুলির প্রয়োজনীয় নির্ভুলতার সাথে যন্ত্রপাতি তৈরি করতে সক্ষম করেভ্যাকুয়াম চাক দ্বারা সরবরাহিত স্থিতিশীল ধরে রাখা সরঞ্জাম ভাঙ্গার ঝুঁকিও হ্রাস করে, কারণ ওয়ার্কপিসের গতির কারণে সরঞ্জামটি অপ্রত্যাশিত শক্তির মুখোমুখি হওয়ার সম্ভাবনা কম।

ওয়ার্কপিস হ্যান্ডলিংয়ের বহুমুখিতা

এই ভ্যাকুয়াম চক বিভিন্ন আকার এবং আকারের workpiece হ্যান্ডলিং অত্যন্ত বহুমুখী হয়। এটি একটি বড়, সমতল প্যানেল বা একটি জটিল আকৃতির উপাদান কিনা, ভ্যাকুয়াম চক একটি নিরাপদ ধরে রাখতে পারেন.অনিয়মিত আকৃতির ওয়ার্কপিসগুলি ধরে রাখার ক্ষমতা বিশেষত ছাঁচ তৈরির মতো শিল্পগুলিতে মূল্যবান, যেখানে ভ্যাকুয়াম শক্তি ছাঁচের জটিল কনট্যুরের সাথে সামঞ্জস্য করতে পারে।

বড় আকারের নকশাটি একাধিক ছোট ওয়ার্কপিসের একযোগে মেশিনিংয়ের অনুমতি দেয়।নির্মাতারা একক অপারেশনে একাধিক অংশ মেশিনিং দ্বারা উত্পাদনশীলতা বৃদ্ধি করতে পারেনএই বহুমুখিতা বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাকগুলিকে বিভিন্ন শিল্পে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

মৃদু কর্মপদ্ধতি

ভ্যাকুয়াম ওয়ার্কহোল্ডিংয়ের অন্যতম উল্লেখযোগ্য সুবিধা হ'ল এর নরম প্রকৃতি। যান্ত্রিক clamping পদ্ধতির বিপরীতে যা ওয়ার্কপিসে ঘনীভূত শক্তি প্রয়োগ করতে পারে,যা বিকৃতি বা ক্ষতি হতে পারে, ভ্যাকুয়াম হোলটি পুরো ওয়ার্কপিসের সারফেস জুড়ে সমানভাবে শক্তি বিতরণ করে। এটি বিশেষত সূক্ষ্ম বা পাতলা দেয়ালযুক্ত ওয়ার্কপিসের সাথে কাজ করার সময় গুরুত্বপূর্ণ,যেমন ইলেকট্রনিক্স বা মেডিকেল ডিভাইস শিল্পে.

উদাহরণস্বরূপ, একটি চিকিৎসা যন্ত্রের জন্য পাতলা দেয়ালযুক্ত অ্যালুমিনিয়াম খাদ উপাদান মেশিন করার সময়, নরম ভ্যাকুয়াম হোল্ড নিশ্চিত করে যে উপাদানটি অক্ষত এবং কোনও বিকৃতি থেকে মুক্ত থাকে,যন্ত্রপাতি প্রক্রিয়া জন্য একটি নিরাপদ গ্রিপ প্রদান যখন.

4. বিভিন্ন শিল্পে অ্যাপ্লিকেশন

এয়ারস্পেস ইন্ডাস্ট্রি

এয়ার স্পেস শিল্পে, বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাকগুলি বিভিন্ন উপাদান, বিমানের উইংস, ফিউজল্যাজ বিভাগ এবং ইঞ্জিনের অংশ সহ মেশিনিংয়ের জন্য ব্যবহৃত হয়।এয়ারস্পেস শিল্পের কঠোর গুণমান এবং নিরাপত্তা মান পূরণের জন্য ভ্যাকুয়াম চকের উচ্চ-নির্ভুলতা মেশিনিং ক্ষমতা অপরিহার্যবড় এবং জটিল আকৃতির উপাদানগুলিকে নিরাপদে রাখার ক্ষমতা এই সমালোচনামূলক এয়ারস্পেস অংশগুলির দক্ষ উত্পাদনকে সক্ষম করে।

অটোমোবাইল শিল্প

অটোমোবাইল শিল্পে, ভ্যাকুয়াম চাকগুলি বড় আকারের উপাদান যেমন গাড়ির বডি প্যানেল, ইঞ্জিন ব্লক এবং ট্রান্সমিশন অংশগুলির যন্ত্রপাতিতে ব্যবহৃত হয়।ভ্যাকুয়াম chuck দ্বারা উপলব্ধ স্থিতিশীল workholding সঠিক যন্ত্রপাতি নিশ্চিত, যা অটোমোবাইলের কর্মক্ষমতা এবং নিরাপত্তা বজায় রাখার জন্য গুরুত্বপূর্ণ। ইস্পাত, অ্যালুমিনিয়াম এবং কম্পোজিট সহ বিভিন্ন উপকরণ পরিচালনা করার জন্য ভ্যাকুয়াম চকের বহুমুখিতা,এটি অটোমোবাইল শিল্পে উৎপাদিত বিভিন্ন উপাদানগুলির জন্য উপযুক্ত করে তোলে.

ইলেকট্রনিক্স শিল্প

ইলেকট্রনিক্স শিল্পে, বড় আকারের যথার্থ ভ্যাকুয়াম চকগুলি বড় আকারের মুদ্রিত সার্কিট বোর্ড (পিসিবি), ফ্ল্যাট প্যানেল প্রদর্শন এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির যন্ত্রপাতিতে ব্যবহৃত হয়।ভ্যাকুয়াম চাকের নরম কাজের ধরন বিশেষ করে সূক্ষ্ম ইলেকট্রনিক উপাদানগুলি পরিচালনা করার সময় উপকারীইলেকট্রনিক্স উত্পাদন দক্ষতা বৃদ্ধি করে একই সাথে একাধিক ছোট উপাদান ধারণ করার ক্ষমতা।

5কাস্টমাইজেশন এবং ইন্টিগ্রেশন

কাস্টমাইজেশন অপশন

বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাকগুলি বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলির নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যেতে পারে।এবং ভ্যাকুয়াম পোর্ট বিন্যাস workpieces মাত্রা এবং জ্যামিতি মাপসই করা যেতে পারেঅতিরিক্তভাবে, ভ্যাকুয়াম সিস্টেমটি ভ্যাকুয়াম চাপ সেন্সর, নিয়ামক এবং স্বয়ংক্রিয় ক্ল্যাম্পিং সিস্টেমের মতো উন্নত বৈশিষ্ট্যগুলির সাথে সংহত করা যেতে পারে।

উদাহরণস্বরূপ, একটি উত্পাদন প্রক্রিয়ায় যেখানে ভ্যাকুয়াম চাপটি উপাদান এবং মেশিনিং অপারেশনের উপর ভিত্তি করে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করা প্রয়োজন,একটি ইন্টিগ্রেটেড চাপ সেন্সর এবং নিয়ামক সঙ্গে একটি ভ্যাকুয়াম chuck কাস্টমাইজ করা যাবেএটি ভ্যাকুয়াম চাপের রিয়েল-টাইম পর্যবেক্ষণ এবং সমন্বয় করতে সক্ষম করে, সর্বোত্তম কাজের শর্ত নিশ্চিত করে।

সিএনসি মেশিনগুলির সাথে একীকরণ

এই ভ্যাকুয়াম চাকগুলি কম্পিউটার ন্যূমারিকাল কন্ট্রোল (সিএনসি) মেশিনগুলির সাথে সহজেই সংহত করার জন্য ডিজাইন করা হয়েছে।ইন্টিগ্রেশন প্রক্রিয়া সাধারণত chuck থেকে ভ্যাকুয়াম উৎস সংযোগ এবং CNC মেশিনের নিয়ন্ত্রণ সিস্টেম calibrating ভ্যাকুয়াম chuck সঙ্গে একযোগে কাজ করতে জড়িতকিছু ক্ষেত্রে, CNC মেশিনটি মেশিনিং ক্রমের উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম চাকটি সক্রিয় এবং নিষ্ক্রিয় করতে প্রোগ্রাম করা যেতে পারে।

সিএনসি মেশিনগুলির সাথে ভ্যাকুয়াম চাকের নির্বিঘ্নে সংহতকরণ মেশিনের প্রক্রিয়াটির উপর সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়, কারণ মেশিনটি কাজের অবস্থার জন্য অ্যাকাউন্ট করতে পারে।এই ইন্টিগ্রেশন এছাড়াও যন্ত্রপাতি প্রক্রিয়া স্বয়ংক্রিয় করার অনুমতি দেয়, উৎপাদনশীলতা আরও বাড়ানো এবং মানুষের ভুলের ঝুঁকি কমাতে।

6ইনস্টলেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশন প্রক্রিয়া

একটি বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাক ইনস্টল করার জন্য বেশ কয়েকটি ধাপ জড়িত। প্রথমত, চাকটি মেশিনিং সরঞ্জামের কাজের টেবিলে সুরক্ষিতভাবে লাগানো দরকার।এটি স্থিতিশীলতা নিশ্চিত করার জন্য উপযুক্ত মাউন্টিং brackets এবং fasteners ব্যবহার প্রয়োজন হতে পারেভ্যাকুয়াম উত্স, যেমন একটি ভ্যাকুয়াম পাম্প, তারপর chuck এর ভ্যাকুয়াম পোর্ট সংযুক্ত করা হয়, এবং সংযোগ ফুটো জন্য চেক করা হয়।

একবার শারীরিক ইনস্টলেশন সম্পন্ন হলে, সঠিক ভ্যাকুয়াম উত্পাদন এবং বিতরণ নিশ্চিত করার জন্য ভ্যাকুয়াম সিস্টেমটি ক্যালিব্রেট করা দরকার। এর মধ্যে ভ্যাকুয়াম চাপ সামঞ্জস্য করা অন্তর্ভুক্ত হতে পারে,সিলিং যন্ত্রপাতি পরীক্ষা, এবং কোন ইন্টিগ্রেটেড সেন্সর বা নিয়ামক কর্মক্ষমতা যাচাই.মেশিনিং সরঞ্জাম নিয়ন্ত্রণ সিস্টেম ভ্যাকুয়াম chuck সঙ্গে চিনতে এবং যোগাযোগ করতে কনফিগার করা প্রয়োজন হতে পারে.

রক্ষণাবেক্ষণের প্রয়োজনীয়তা

বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চাকগুলির রক্ষণাবেক্ষণ করা তুলনামূলকভাবে সহজ। কোনও পরিধান, ক্ষতি বা দূষণের চিহ্নের জন্য চ্যাকের পৃষ্ঠের নিয়মিত পরিদর্শন করা অপরিহার্য।ভ্যাকুয়াম চ্যানেল এবং পোর্টগুলি পর্যায়ক্রমে পরিষ্কার করা উচিত যাতে ভ্যাকুয়াম প্রবাহকে প্রভাবিত করতে পারে এমন কোনও ধ্বংসাবশেষ বা কণা অপসারণ করা যায়সিলিং যন্ত্রপাতি, যেমন গ্যাসেটগুলি পরিধানের জন্য পরীক্ষা করা উচিত এবং প্রয়োজন হলে প্রতিস্থাপন করা উচিত।

যদি ভ্যাকুয়াম পাম্প ব্যবহার করা হয়, তবে নিয়মিত তেল পরিবর্তন, ফিল্টার প্রতিস্থাপন এবং কর্মক্ষমতা পরীক্ষা সহ প্রস্তুতকারকের নির্দেশাবলী অনুসারে বজায় রাখা উচিত।ইন্টিগ্রেটেড সেন্সর এবং নিয়ামকএই রক্ষণাবেক্ষণ পদ্ধতি অনুসরণ করে,ভ্যাকুয়াম chuck একটি বর্ধিত সময়ের উপর তার কর্মক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখতে পারেন.

7উপসংহার

বড় আকারের সুনির্দিষ্ট ভ্যাকুয়াম চকগুলি ভ্যাকুয়াম ওয়ার্কহোল্ডিং সিস্টেমের একটি অবিচ্ছেদ্য অংশ, যা আধুনিক উত্পাদন জন্য অসংখ্য সুবিধা প্রদান করে। তাদের অনন্য নকশা, কাজ নীতি,এবং বহুমুখিতা তাদের শিল্প এবং অ্যাপ্লিকেশন বিস্তৃত জন্য উপযুক্ত করে তোলেএটি মহাকাশ শিল্পে উচ্চ-নির্ভুলতা যন্ত্রপাতি অর্জন, অটোমোবাইল শিল্পে বড় আকারের উপাদান পরিচালনা, বা সূক্ষ্ম ইলেকট্রনিক্স উপাদান রক্ষা,এই ভ্যাকুয়াম chucks একটি নির্ভরযোগ্য এবং দক্ষ workholding সমাধান প্রদানআপনি যদি এমন উত্পাদন প্রক্রিয়াতে জড়িত হন যা সঠিক এবং নিরাপদ ওয়ার্কপিস হোল্ডিংয়ের প্রয়োজন হয় তবে একটি বড় আকারের যথার্থ ভ্যাকুয়াম চকের বিনিয়োগ বিবেচনা করুন।আপনার নির্দিষ্ট চাহিদা পূরণ এবং পরবর্তী স্তরে আপনার উত্পাদন ক্ষমতা নিতে এই chucks কাস্টমাইজ করা যাবে কিভাবে অন্বেষণ করতে বিশেষজ্ঞদের আমাদের দলের সাথে যোগাযোগ করুন.
