কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ওয়ার্কপিস প্রক্রিয়াকরণের জন্য ভ্যাকুয়াম চাক সিস্টেম

MOQ:	1
মূল্য:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
অর্থ প্রদানের পদ্ধতি:	T/T, Western Union
Supply Capacity:	500pcs/day

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

CHINA

পরিচিতিমুলক নাম

সাক্ষ্যদান

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

বিশেষভাবে তুলে ধরা:

কাস্টম গ্রিড ভ্যাকুয়াম চাক সিস্টেম

ওয়ার্কপিস প্রসেসিং ভ্যাকুয়াম চাক সিস্টেম

ওয়ার্কপিস প্রসেসিং ভ্যাকুয়াম টেবিল

পণ্যের বর্ণনা

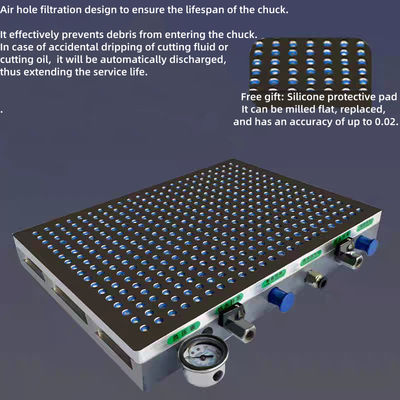

কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ওয়ার্কপিস প্রক্রিয়াকরণের জন্য ভ্যাকুয়াম চাক সিস্টেম

ওয়ার্কপিস প্রসেসিংয়ের জটিল প্রাকৃতিক দৃশ্যের মধ্যে, দক্ষ এবং নির্ভরযোগ্য ওয়ার্কহোল্ডিং সমাধানগুলির সন্ধানের শেষ নেই।কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেম একটি খেলা পরিবর্তন প্রযুক্তি হিসাবে আবির্ভূত হয়েছে, নমনীয়তা, নির্ভুলতা এবং অভিযোজনযোগ্যতার একটি অনন্য মিশ্রণ প্রদান করে। এই সিস্টেমগুলি বিভিন্ন শিল্পের বিভিন্ন চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে, উত্পাদন থেকে প্রোটোটাইপিং পর্যন্ত,বিভিন্ন প্রক্রিয়াকরণের সময় ওয়ার্কপিসগুলিকে নিরাপদে ধরে রেখে.

1. ডিজাইন এবং নির্মাণ

বেস স্ট্রাকচার

কাস্টম গ্রিড ভ্যাকুয়াম টেবিলের বেস সাধারণত উচ্চ-শক্তির উপকরণ যেমন খাদ ইস্পাত বা উচ্চ-গ্রেড অ্যালুমিনিয়াম থেকে তৈরি করা হয়। খাদ ইস্পাত ব্যতিক্রমী অনমনীয়তা এবং স্থায়িত্ব প্রদান করে,এটিকে ভারী-ডুয়িং ওয়ার্কপিস প্রসেসিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলেউচ্চমানের অ্যালুমিনিয়াম, অন্যদিকে, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম, উচ্চ মানের অ্যালুমিনিয়াম।ভাল জারা প্রতিরোধের সঙ্গে একটি হালকা বিকল্প প্রস্তাব, যা এমন অ্যাপ্লিকেশনগুলিতে উপকারী হতে পারে যেখানে ওজন হ্রাস অত্যন্ত গুরুত্বপূর্ণ, যেমন বহনযোগ্য বা উচ্চ-গতির প্রসেসিং সেটআপগুলিতে।

বেসটি একটি সমতল এবং মসৃণ পৃষ্ঠ নিশ্চিত করার জন্য সুনির্দিষ্টভাবে মেশিনযুক্ত।এই সমতলতা ভ্যাকুয়াম chuck সিস্টেমের সঠিক কার্যকারিতা জন্য অপরিহার্য কারণ এটি টেবিল পৃষ্ঠ জুড়ে অভিন্ন ভ্যাকুয়াম বন্টন সম্ভব. এর কাঠামোগত অখণ্ডতা এবং লোড বহন ক্ষমতা বাড়ানোর জন্য প্রায়শই বেসের সমালোচনামূলক অঞ্চল যেমন প্রান্ত এবং মাউন্ট পয়েন্টগুলিতে শক্তিশালীকরণ যুক্ত করা হয়।

গ্রিড প্যাটার্ন কনফিগারেশন

এই সিস্টেমগুলির সংজ্ঞায়িত বৈশিষ্ট্য হল ভ্যাকুয়াম চ্যানেল এবং পোর্টের গ্রিড-প্যাটার্ন বিন্যাস।সঠিকভাবে ড্রিল গর্ত এবং চ্যানেল একটি নেটওয়ার্ক টেবিল পৃষ্ঠ জুড়ে একটি গ্রিড প্যাটার্ন মধ্যে সাজানো হয়. গর্তের সংখ্যা, আকার এবং ব্যবধানটি ওয়ার্কপিস প্রক্রিয়াকরণের নির্দিষ্ট প্রয়োজনীয়তার উপর ভিত্তি করে সাবধানে কাস্টমাইজ করা হয়।

উদাহরণস্বরূপ, ছোট এবং জটিল উপাদানগুলি প্রক্রিয়া করার সময়, ছোট গর্তগুলির একটি উচ্চতর ঘনত্ব অন্তর্ভুক্ত করা যেতে পারে। এটি আরও লক্ষ্যবস্তু এবং সুনির্দিষ্ট ভ্যাকুয়াম ধরে রাখার অনুমতি দেয়,ক্ষতিকারক অংশগুলি ক্ষতিগ্রস্ত না করে দৃঢ়ভাবে আবদ্ধ করা নিশ্চিত করাএর বিপরীতে, বৃহত্তর ওয়ার্কপিসের জন্য বা অনিয়মিত আকারের জন্য, বৃহত্তর গর্তগুলি আরও দূরে স্থাপন করা যেতে পারে, বৃহত্তর পৃষ্ঠের উপর একটি শক্তিশালী এবং সমানভাবে বিতরণ করা ভ্যাকুয়াম শক্তি সরবরাহ করে।

গ্রিড প্যাটার্ন এছাড়াও মডুলার ফিক্সচার এবং অ্যাডাপ্টার ব্যবহার করতে সক্ষম।বিভিন্ন ওয়ার্কপিস জ্যামিতির জন্য ওয়ার্কহোল্ডার সেটআপের দ্রুত এবং সহজ কাস্টমাইজেশনের অনুমতি দেয়.

ভ্যাকুয়াম চ্যানেল ইন্টিগ্রেশন

টেবিলের পৃষ্ঠের নিচে ভ্যাকুয়াম চ্যানেলের একটি নেটওয়ার্ক রয়েছে। এই চ্যানেলগুলি গ্রিডের গর্তগুলিকে একটি কেন্দ্রীয় ভ্যাকুয়াম উত্সের সাথে সংযুক্ত করে, যেমন একটি উচ্চ-কার্যকারিতা ভ্যাকুয়াম পাম্প।ভ্যাকুয়াম চ্যানেলগুলি গ্রিডের প্রতিটি গর্তে ভ্যাকুয়াম চাপকে দক্ষতার সাথে বিতরণ করার জন্য ডিজাইন করা হয়েছে.

চ্যানেলগুলির বিন্যাস চাপের পতনকে হ্রাস করতে এবং ভ্যাকুয়াম শক্তি সমগ্র টেবিলে সমানভাবে ছড়িয়ে পড়ে তা নিশ্চিত করার জন্য অনুকূলিত করা হয়। কিছু উন্নত ডিজাইনে,ভ্যাকুয়াম চ্যানেলগুলি ভালভ বা নিয়ন্ত্রক দিয়ে সজ্জিত হতে পারেএই উপাদানগুলি টেবিলের বিভিন্ন অঞ্চলে ভ্যাকুয়াম চাপের স্বাধীন নিয়ন্ত্রণের অনুমতি দেয়। উদাহরণস্বরূপ,যদি কোনও ওয়ার্কপিসের বিভিন্ন বেধ থাকে বা নির্দিষ্ট অঞ্চলে বিভিন্ন স্তরের ধরে রাখার শক্তি প্রয়োজন হয়, এই এলাকায় ভ্যাকুয়াম চাপ সংশ্লিষ্টভাবে নিয়ন্ত্রিত করা যেতে পারে।

বিশেষ উল্লেখ

স্পেসিফিকেশন	চৌম্বকীয় আকর্ষণ	প্রস্থ (মিমি)	দৈর্ঘ্য (মিমি)	উচ্চতা (মিমি)	ওজন (কেজি)
150*150	≥40 কেজি	150	150	80	13.5
১৫০*৩০০	≥40 কেজি	150	300	80	27
১৫০*৩৫০	≥40 কেজি	150	350	80	31.5
১৫০*৪০০	≥40 কেজি	150	400	80	36
২০০*২০০	≥40 কেজি	200	200	80	24
২০০*৩০০	≥40 কেজি	200	300	80	36
২০০*৪০০	≥40 কেজি	200	400	80	48
২০০*৫০০	≥40 কেজি	200	500	80	60
২৫০*৫০০	≥40 কেজি	250	500	80	75
৩০০*৩০০	≥40 কেজি	300	300	80	54
৩০০*৪০০	≥40 কেজি	300	400	80	72
৩০০*৫০০	≥40 কেজি	300	500	80	90
৩০০*৬০০	≥40 কেজি	300	600	80	108
৩০০*৮০০	≥40 কেজি	300	800	80	144
৪০০*৪০০	≥40 কেজি	400	400	80	96
৪০০*৫০০	≥40 কেজি	400	500	80	120
৪০০*৬০০	≥40 কেজি	400	600	80	144
৪০০*৮০০	≥40 কেজি	400	800	80	192
৫০০*৫০০	≥40 কেজি	500	500	80	150
৫০০*৬০০	≥40 কেজি	500	600	80	180
৫০০*৮০০	≥40 কেজি	500	800	80	240
৬০০*৮০০	≥40 কেজি	600	800	80	288
৬০০*১০০০	≥40 কেজি	600	1000	80	360

2কাজ করার নীতি

ভ্যাকুয়াম জেনারেশন এবং হোল্ডিং শক্তি

যখন ভ্যাকুয়াম উৎস সক্রিয় করা হয়, বায়ু দ্রুত টেবিল পৃষ্ঠের গ্রিডের গর্তের মধ্য দিয়ে প্রসারিত হয়। এটি কাজের টুকরোটির নীচে একটি নিম্ন চাপের অঞ্চল তৈরি করে,যখন workpiece উপরে বায়ুমণ্ডলীয় চাপ ধ্রুবক থাকে. ফলস্বরূপ চাপের পার্থক্যটি কাজের টুকরোটির উপর একটি নীচের শক্তি প্রয়োগ করে, এটি টেবিলের পৃষ্ঠের বিরুদ্ধে দৃ firm়ভাবে চাপ দেয়।

গ্রিডের একাধিক গর্তগুলি ভ্যাকুয়াম শক্তির উপর কাজ করে এমন পৃষ্ঠের আয়তন বৃদ্ধি করে। আরও গর্তের সাথে, আরও পৃথক শোষণ পয়েন্ট রয়েছে,একটি শক্তিশালী এবং আরো অভিন্ন ধরে রাখা শক্তি নেতৃত্বআটকানোর শক্তি চাপের পার্থক্য এবং টেবিলের সাথে যোগাযোগে থাকা ওয়ার্কপিসের পৃষ্ঠের ক্ষেত্রফলের সাথে সরাসরি আনুপাতিক।গ্রিড-প্যাটার্ন ডিজাইন ভ্যাকুয়াম শক্তির আরো দক্ষ স্থানান্তর সক্ষম, যা নিশ্চিত করে যে উচ্চ গতি বা উচ্চ শক্তি প্রক্রিয়াকরণ অপারেশন চলাকালীনও ওয়ার্কপিসটি স্থিতিশীলভাবে স্থানে থাকে।

বিভিন্ন ওয়ার্কপিসের উপকরণগুলির সাথে অভিযোজিততা

কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেম বিভিন্ন workpiece উপকরণ খুব অভিযোজিত হয়। ধাতু মত মসৃণ পৃষ্ঠতল উপকরণ জন্য, ভ্যাকুয়াম একটি শক্তিশালী সীল তৈরি করে,একটি নিরাপদ আটক প্রদান. গ্রিড জুড়ে ভ্যাকুয়াম বাহিনীর সমান বন্টন কোনও ছোট পৃষ্ঠের অনিয়মকে ক্ষতিপূরণ দেয়। নির্দিষ্ট ধরণের প্লাস্টিক বা কাঠের মতো পোরাস উপকরণগুলির সাথে কাজ করার সময়,ভ্যাকুয়াম ছিদ্র মাধ্যমে অনুপ্রবেশ করতে পারে, ওয়ার্কপিস এবং টেবিলের মধ্যে আরও ঘনিষ্ঠ সংযোগ তৈরি করে।

উদাহরণস্বরূপ, একটি মেশিনিং অপারেশনে যেখানে সামান্য রুক্ষ পৃষ্ঠের সাথে একটি ধাতব অংশ প্রক্রিয়াজাত করা হচ্ছে, গ্রিড ভ্যাকুয়াম টেবিলটি এখনও একাধিক শোষণ পয়েন্টের কারণে অংশটি নিরাপদে ধরে রাখতে পারে।একটি পোরাস প্লাস্টিকের workpiece সঙ্গে একটি পিচ প্রক্রিয়া, ভ্যাকুয়ামটি ছিদ্রের মধ্যে প্রবেশ করতে পারে, ধরে রাখার শক্তি বাড়িয়ে তোলে এবং মোল্ডিংয়ের সময় ওয়ার্কপিসকে চলতে বাধা দেয়।

3. ওয়ার্কপিস প্রসেসিংয়ের সুবিধা

সুনির্দিষ্ট প্রক্রিয়াকরণ

ওয়ার্কপিস প্রক্রিয়াকরণে, নির্ভুলতা প্রায়ই একটি শীর্ষ অগ্রাধিকার। কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেম একটি স্থিতিশীল এবং নিরাপদ workholding সমাধান প্রস্তাব,প্রক্রিয়াকরণের সময় ওয়ার্কপিসের যেকোনো আন্দোলন বা কম্পনকে কমিয়ে আনাগ্রিড জুড়ে অভিন্ন ভ্যাকুয়াম বিতরণ নিশ্চিত করে যে প্রসেসিং সরঞ্জামগুলি উচ্চ নির্ভুলতার সাথে কাজ করতে পারে।

উদাহরণস্বরূপ, জটিল আকৃতির ফ্রিজিং বা একটি workpiece মধ্যে সুনির্দিষ্ট গর্ত ড্রিলিং,চক সিস্টেম দ্বারা প্রদত্ত স্থিতিশীল ধরে রাখা প্রক্রিয়াজাতকরণ সরঞ্জামগুলিকে প্রোগ্রাম করা অপারেশনগুলি সঠিকভাবে সম্পাদন করতে দেয়. কাজের টুকরোটি দৃ firm়ভাবে ধরে রাখার ক্ষমতা টুলের বিচ্যুতির ঝুঁকি হ্রাস করে এবং প্রক্রিয়াজাতকরণের সহনশীলতা পূরণ করা নিশ্চিত করে। এই নির্ভুলতা এয়ারস্পেসের মতো শিল্পে গুরুত্বপূর্ণ,চিকিৎসা সরঞ্জাম উৎপাদন, এবং ইলেকট্রনিক্স, যেখানে এমনকি পছন্দসই স্পেসিফিকেশন থেকে সামান্যতম বিচ্যুতি উল্লেখযোগ্য পরিণতি হতে পারে।

কাজের টুকরো আকার এবং আকৃতির বহুমুখিতা

গ্রিড ভ্যাকুয়াম টেবিলের কাস্টম ডিজাইন বিভিন্ন workpiece মাপ এবং আকৃতি হ্যান্ডলিং মহান বহুমুখিতা জন্য অনুমতি দেয়। এটা একটি ছোট, জটিল উপাদান বা একটি বড়, অনিয়মিত আকৃতির অংশ কিনা,গ্রিড প্যাটার্নের মডুলার প্রকৃতি কাস্টমাইজড ফিক্সচার এবং অ্যাডাপ্টার ব্যবহারের অনুমতি দেয়,যা নির্দিষ্ট ওয়ার্কপিসের জ্যামিতির জন্য গ্রিডের সাথে সহজেই সংযুক্ত হতে পারে.

উদাহরণস্বরূপ, একটি বড় এবং অসামান্য আকৃতির workpiece প্রক্রিয়া করার সময়, একটি কাস্টম তৈরি ফিক্সচার গ্রিডের সাথে সংযুক্ত করা যেতে পারে যাতে workpiece সঠিক অবস্থানে রাখা যায়।বিভিন্ন workpiece মাপ এবং আকৃতির মানিয়ে করার ক্ষমতা গ্রিড ভ্যাকুয়াম টেবিল ব্যাপক অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে, প্রোটোটাইপ উন্নয়ন থেকে শুরু করে ভর উৎপাদন পর্যন্ত।

দ্রুত সেটআপ এবং পরিবর্তন

একটি উত্পাদন পরিবেশে, সময়টি মূল বিষয়। গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেমগুলি বিভিন্ন ওয়ার্কপিসের মধ্যে দ্রুত সেটআপ এবং পরিবর্তন করতে সক্ষম করে।অপারেটররা সহজেই টেবিলে workpiece স্থাপন এবং মডুলার ফিক্সচার বা অ্যাডাপ্টার ব্যবহার স্থান এটি সংরক্ষণ করতে পারেন. ভ্যাকুয়াম সিস্টেমটি কাজটি দৃ firm়ভাবে ধরে রাখতে সক্রিয় করা যেতে পারে।

যখন workpieces পরিবর্তন, প্রক্রিয়া সমানভাবে দ্রুত। ভ্যাকুয়াম মুক্তি দেওয়া যেতে পারে, fixtures বা অ্যাডাপ্টার অপসারণ বা পুনরায় স্থাপন করা যেতে পারে,এবং নতুন workpiece স্থাপন করা যেতে পারে এবং অল্প সময়ের মধ্যে সুরক্ষিতএই দক্ষতা উৎপাদন চক্রের সময়কে কমিয়ে দেয় এবং উৎপাদনশীলতা বৃদ্ধি করে।

4. কাস্টমাইজেশন অপশন

গ্রিড প্যাটার্ন ডিজাইন

ভ্যাকুয়াম টেবিলের গ্রিড প্যাটার্ন ডিজাইন বিভিন্ন ওয়ার্কপিস প্রক্রিয়াকরণ অ্যাপ্লিকেশনগুলির নির্দিষ্ট চাহিদা পূরণের জন্য কাস্টমাইজ করা যেতে পারে।এবং গ্রিড মধ্যে গর্ত বিন্যাস আকার উপর ভিত্তি করে মাপসই করা যেতে পারে, আকার, এবং workpieces উপাদান।

উদাহরণস্বরূপ, একটি প্রক্রিয়াকরণ অপারেশন যেখানে একটি বড় সংখ্যা ছোট, অনিয়মিত আকৃতির উপাদান প্রক্রিয়া করা প্রয়োজন,গ্রিড প্রতিটি উপাদান উপর একটি নিরাপদ আটক নিশ্চিত করার জন্য ছোট গর্ত একটি উচ্চ ঘনত্ব প্যাটার্ন সঙ্গে ডিজাইন করা যেতে পারেএর বিপরীতে, বড় এবং সমতল ওয়ার্কপিসের জন্য, গ্রিডটিতে বৃহত্তর গর্তের সংখ্যা কম থাকতে পারে, বৃহত্তর পৃষ্ঠের উপর শক্তিশালী ধরে রাখার জন্য আরও দূরে অবস্থিত।

ভ্যাকুয়াম সিস্টেম টিউনিং

গ্রিড ভ্যাকুয়াম টেবিলের ভ্যাকুয়াম সিস্টেমটি বিভিন্ন উপকরণ এবং প্রক্রিয়াকরণ ক্রিয়াকলাপের জন্য তার কর্মক্ষমতা অপ্টিমাইজ করার জন্য সেট আপ করা যেতে পারে।ভ্যাকুয়াম চাপ নিয়ন্ত্রকদের ব্যবহার করে একটি আরো বা কম শক্তিশালী ধরে রাখা প্রদান করতে সামঞ্জস্য করা যেতে পারেএই সিস্টেমটি ভ্যাকুয়াম চাপ পর্যবেক্ষণ এবং তার স্থিতিশীলতা নিশ্চিত করার জন্য সেন্সর দিয়েও সজ্জিত হতে পারে।

কিছু ক্ষেত্রে, ভ্যাকুয়াম সিস্টেমটি প্রক্রিয়াজাতকরণ সরঞ্জামগুলির নিয়ন্ত্রণ ব্যবস্থার সাথে সংহত করা যেতে পারে, যা প্রক্রিয়াজাতকরণ প্রক্রিয়াটির উপর ভিত্তি করে ভ্যাকুয়াম স্টলটির স্বয়ংক্রিয় নিয়ন্ত্রণের অনুমতি দেয়। উদাহরণস্বরূপ,ভ্যাকুয়াম চাপ উচ্চ গতি বা উচ্চ শক্তি প্রক্রিয়াকরণ অপারেশন সময় বৃদ্ধি করা যেতে পারে একটি শক্তিশালী ধরে রাখা প্রদান, এবং তারপরে আরও সূক্ষ্ম সমাপ্তি অপারেশনগুলির সময় হ্রাস পায় যাতে ওয়ার্কপিস ক্ষতিগ্রস্থ না হয়।

5ইনস্টলেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশন প্রক্রিয়া

একটি কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেম একটি workpiece প্রসেসিং মেশিনে ইনস্টল করার জন্য বেশ কয়েকটি ধাপ জড়িত। প্রথমত, টেবিলটি মেশিনের ওয়ার্কটেবিল বা বেসে নিরাপদে মাউন্ট করা দরকার।এটি স্থিতিশীলতা নিশ্চিত করার জন্য উপযুক্ত মাউন্টিং brackets এবং fasteners ব্যবহার প্রয়োজন হতে পারে. ভ্যাকুয়াম উত্স, যেমন একটি ভ্যাকুয়াম পাম্প, তারপর টেবিলের ভ্যাকুয়াম পোর্ট সংযোগ করা হয়, এবং সংযোগ ফুটো জন্য চেক করা হয়।

একবার শারীরিক ইনস্টলেশন সম্পন্ন হলে, সঠিক ভ্যাকুয়াম উত্পাদন এবং বিতরণ নিশ্চিত করার জন্য ভ্যাকুয়াম সিস্টেমটি ক্যালিব্রেট করা দরকার। এর মধ্যে ভ্যাকুয়াম চাপ সামঞ্জস্য করা অন্তর্ভুক্ত হতে পারে,টেবিলের সিলিং কর্মক্ষমতা পরীক্ষা, এবং কোনো ইন্টিগ্রেটেড সেন্সর বা নিয়ন্ত্রণের কার্যকারিতা যাচাই করা।প্রক্রিয়াকরণ সরঞ্জামের নিয়ন্ত্রণ ব্যবস্থাটি ভ্যাকুয়াম টেবিল সিস্টেমের সাথে একযোগে কাজ করার জন্য কনফিগার করা প্রয়োজন হতে পারে.

রক্ষণাবেক্ষণের প্রয়োজনীয়তা

গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেমগুলির রক্ষণাবেক্ষণ তুলনামূলকভাবে সহজ। কোনও পোশাক, ক্ষতি বা দূষণের লক্ষণগুলির জন্য টেবিল পৃষ্ঠের নিয়মিত পরিদর্শন গুরুত্বপূর্ণ।গ্রিডের গর্তগুলি পর্যায়ক্রমে পরিষ্কার করা উচিত যাতে কোনও ধ্বংসাবশেষ বা কণা অপসারণ করা যায় যা ভ্যাকুয়াম প্রবাহকে ব্লক করতে পারেভ্যাকুয়াম চ্যানেল এবং সংশ্লিষ্ট উপাদানগুলি কোনও ব্লকিং বা ফুটোর জন্য পরীক্ষা করা উচিত।

ভ্যাকুয়াম পাম্প এবং এর উপাদানগুলি প্রস্তুতকারকের নির্দেশাবলী অনুসারে রক্ষণাবেক্ষণ করা উচিত, নিয়মিত তেল পরিবর্তন, ফিল্টার প্রতিস্থাপন এবং কর্মক্ষমতা পরীক্ষা সহ।ভ্যাকুয়াম সিস্টেমের সিল এবং গ্যাসকেটগুলি নিয়মিত পরিদর্শন করা উচিত এবং যদি কোনও ফুটোর লক্ষণ থাকে তবে প্রতিস্থাপন করা উচিতএই রক্ষণাবেক্ষণ পদ্ধতি অনুসরণ করে, গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেমগুলি দীর্ঘ সময়ের জন্য তাদের কর্মক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখতে পারে।

6উপসংহার

কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম chuck সিস্টেম workpiece প্রক্রিয়াকরণের জন্য একটি অপরিহার্য workholding সমাধান। তাদের অনন্য নকশা, কাজ নীতি,এবং অসংখ্য সুবিধা বিভিন্ন শিল্পে ব্যাপক অ্যাপ্লিকেশনের জন্য তাদের উপযুক্ত করে তোলে. এটি উচ্চ প্রযুক্তির উত্পাদন সঠিকতা অর্জন বা সাধারণ উত্পাদন উত্পাদনশীলতা বৃদ্ধি হয় কিনা, এই সিস্টেম একটি নির্ভরযোগ্য এবং দক্ষ সমাধান প্রস্তাব।আপনি যদি ওয়ার্কপিস প্রক্রিয়াকরণে জড়িত হন এবং আপনার ওয়ার্কহোল্ডিং সিস্টেমের পারফরম্যান্স উন্নত করতে চান, একটি কাস্টম গ্রিড ভ্যাকুয়াম টেবিল ভ্যাকুয়াম চক সিস্টেমে বিনিয়োগ বিবেচনা করুন।আমাদের বিশেষজ্ঞদের দলের সাথে যোগাযোগ করুন কিভাবে এই উদ্ভাবনী সিস্টেমটি আপনার নির্দিষ্ট চাহিদা পূরণের জন্য কাস্টমাইজ করা যায় এবং আপনার ওয়ার্কপিস প্রসেসিং ক্ষমতাকে পরবর্তী স্তরে নিয়ে যায় তা আবিষ্কার করতে.
