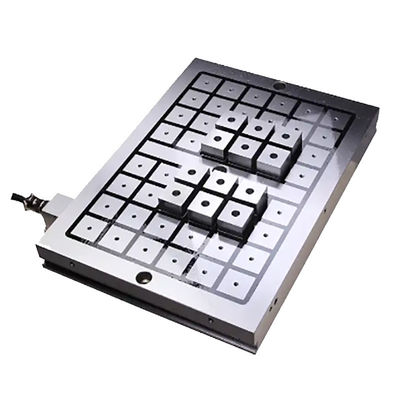

কাস্টম ভ্যাকুয়াম চাক ফিক্সচার প্লেট নন-ম্যাগনেটিক উপকরণ clamping জন্য

MOQ:	1
মূল্য:	100
standard packaging:	স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং
Delivery period:	15 কার্যদিবস
অর্থ প্রদানের পদ্ধতি:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
Supply Capacity:	500PCS/দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

সাক্ষ্যদান

মডেল নম্বার

এমসি 03

গ্যারান্টি:

এক বছর

মূল উপাদান:

ম্যাগানিক

আকার:

300X300X80 মিমি

চৌম্বকীয় ব্লক ফোর্স ব্লক:

25kg.f

মোট স্তন্যপান:

3300kg.f

OEM/ODM:

উপলব্ধ

বিশেষভাবে তুলে ধরা:

ক্ল্যাম্পিং ভ্যাকুয়াম চাক ফিক্সচার প্লেট

কাস্টম ভ্যাকুয়াম চাক ফিক্সচার প্লেট

পণ্যের বর্ণনা

কাস্টম ভ্যাকুয়াম চাক ফিক্সচার প্লেট অ - চৌম্বকীয় উপাদান clamping জন্য

আধুনিক উৎপাদন ব্যবস্থায়, অ-চৌম্বকীয় উপকরণগুলিকে সঠিকভাবে এবং দক্ষতার সাথে পরিচালনা করার প্রয়োজনীয়তা ক্রমবর্ধমান গুরুত্বপূর্ণ হয়ে উঠেছে।অথবা নির্দিষ্ট ধরনের খাদ, এই উপকরণগুলি যন্ত্রপাতি প্রক্রিয়া চলাকালীন ক্ল্যাম্পিংয়ের ক্ষেত্রে অনন্য চ্যালেঞ্জ তৈরি করে।কাস্টম ভ্যাকুয়াম চক ফিক্সচার প্লেট এই চ্যালেঞ্জগুলির মুখোমুখি হওয়ার জন্য একটি উদ্ভাবনী এবং অত্যন্ত কার্যকর সমাধান হিসাবে আবির্ভূত হয়েছে -.

ডিজাইন এবং কাজের নীতি

কাস্টম ভ্যাকুয়াম চাক ফিক্সচার প্লেটটি একটি সমতল, মসৃণ পৃষ্ঠের সাথে ডিজাইন করা হয়েছে যা অ - চৌম্বকীয় ওয়ার্কপিসের সাথে সরাসরি যোগাযোগের জন্য ডিজাইন করা হয়েছে।এই পৃষ্ঠের নীচে চ্যানেল এবং গহ্বরগুলির একটি জটিল নেটওয়ার্ক রয়েছে. যখন একটি ভ্যাকুয়াম উত্স সংযুক্ত করা হয়, বায়ু দ্রুত এই চ্যানেল থেকে খালি করা হয়। ফিক্সচার প্লেট এবং workpiece মধ্যে বায়ু চাপ হ্রাস হিসাবে, একটি শক্তিশালী শোষণ শক্তি উৎপন্ন হয়।এই শক্তি workpiece এর সমগ্র যোগাযোগ এলাকায় অভিন্নভাবে কাজ করে, দৃঢ়ভাবে প্লেট এটি clamping।

চ্যানেলগুলির নকশা এবং ভ্যাকুয়াম পোর্টগুলির বিতরণটি ধারণ করা অ - চৌম্বকীয় ওয়ার্কপিসের সাধারণ আকার, আকৃতি এবং উপাদান বৈশিষ্ট্যগুলির উপর ভিত্তি করে সাবধানে গণনা করা হয়।উদাহরণস্বরূপ, বৃহত্তর workpieces জন্য, একটি বৃহত্তর চ্যানেল নেটওয়ার্ক অন্তর্ভুক্ত করা যেতে পারে আটকান শক্তি একটি সমতুল্য বন্টন নিশ্চিত করতে।চ্যানেল এবং ভ্যাকুয়াম পোর্ট একটি নরম কিন্তু নিরাপদ ধরে রাখা প্রদান করার জন্য ডিজাইন করা হয়.

বিশেষ উল্লেখ

স্পেসিফিকেশন	চৌম্বকীয় আকর্ষণ	প্রস্থ (মিমি)	দৈর্ঘ্য (মিমি)	উচ্চতা (মিমি)	ওজন (কেজি)
150*150	≥40 কেজি	150	150	80	13.5
১৫০*৩০০	≥40 কেজি	150	300	80	27
১৫০*৩৫০	≥40 কেজি	150	350	80	31.5
১৫০*৪০০	≥40 কেজি	150	400	80	36
২০০*২০০	≥40 কেজি	200	200	80	24
২০০*৩০০	≥40 কেজি	200	300	80	36
২০০*৪০০	≥40 কেজি	200	400	80	48
২০০*৫০০	≥40 কেজি	200	500	80	60
২৫০*৫০০	≥40 কেজি	250	500	80	75
৩০০*৩০০	≥40 কেজি	300	300	80	54
৩০০*৪০০	≥40 কেজি	300	400	80	72
৩০০*৫০০	≥40 কেজি	300	500	80	90
৩০০*৬০০	≥40 কেজি	300	600	80	108
৩০০*৮০০	≥40 কেজি	300	800	80	144
৪০০*৪০০	≥40 কেজি	400	400	80	96
৪০০*৫০০	≥40 কেজি	400	500	80	120
৪০০*৬০০	≥40 কেজি	400	600	80	144
৪০০*৮০০	≥40 কেজি	400	800	80	192
৫০০*৫০০	≥40 কেজি	500	500	80	150
৫০০*৬০০	≥40 কেজি	500	600	80	180
৫০০*৮০০	≥40 কেজি	500	800	80	240
৬০০*৮০০	≥40 কেজি	600	800	80	288
৬০০*১০০০	≥40 কেজি	600	1000	80	360

ঐতিহ্যগত ক্ল্যাম্পিং পদ্ধতির তুলনায় সুবিধা

সুনির্দিষ্ট ক্ল্যাম্পিং

যান্ত্রিক ক্ল্যাম্প বা ভিস এর মত ঐতিহ্যগত ক্ল্যাম্পিং পদ্ধতিগুলি প্রায়ই অ চৌম্বকীয় উপকরণগুলির উপর সমান এবং ধ্রুবক ধরে রাখার জন্য লড়াই করে।যান্ত্রিক clamping ডিভাইস দ্বারা প্রয়োগ অসম চাপ কারণে এই উপকরণ সহজেই ক্ষতিগ্রস্ত বা বিকৃত হতে পারেঅন্যদিকে, ভ্যাকুয়াম চক ফিক্সিং প্লেট, ওয়ার্কপিসের পুরো পৃষ্ঠ জুড়ে ধরে রাখার শক্তি সমানভাবে বিতরণ করে।এর ফলে ন্যূনতম বিকৃতি হয় এবং নিশ্চিত হয় যে অ চৌম্বকীয় workpiece যন্ত্রপাতি অপারেশন জন্য প্রয়োজনীয় সঠিক অবস্থানে থাকেইলেকট্রনিক্স বা মেডিকেল ডিভাইস শিল্পের মতো সংকীর্ণ সহনশীলতা সহ অংশগুলির সাথে কাজ করার সময় এই নির্ভুলতা বিশেষভাবে গুরুত্বপূর্ণ।

বহুমুখিতা

অ - চৌম্বকীয় উপকরণগুলি বিভিন্ন আকার, আকার এবং টেক্সচারে পাওয়া যায়। কাস্টম ভ্যাকুয়াম চাক ফিক্সচার প্লেট অত্যন্ত বহুমুখী এবং বিভিন্ন ওয়ার্কপিসের জ্যামিতির সাথে খাপ খাইয়ে নিতে পারে।এটা প্লাস্টিকের একটি সমতল শীট কিনা, একটি অনিয়মিত আকৃতির কাঠের খোদাই, বা একটি জটিল সিরামিক উপাদান, ভ্যাকুয়াম chuck নিরাপদে workpiece ধরে রাখতে পারেন।ফিক্সিং প্লেটের মসৃণ পৃষ্ঠটি অ চৌম্বকীয় উপাদানের কনট্যুরের সাথে সামঞ্জস্যপূর্ণএই বহুমুখিতা বিভিন্ন অ চৌম্বকীয় workpieces জন্য একাধিক বিশেষ clamping fixtures প্রয়োজন অপসারণ,সময় এবং অর্থ উভয়ই সাশ্রয় করে.

সেটআপ সময় হ্রাস

অ চৌম্বকীয় উপকরণগুলির জন্য ঐতিহ্যগত ক্ল্যাম্পিং সিস্টেম স্থাপন করা একটি সময়সাপেক্ষ প্রক্রিয়া হতে পারে। এটিতে প্রায়ই একাধিক উপাদান সামঞ্জস্য করা, ক্ল্যাম্পগুলি সারিবদ্ধ করা,এবং সঠিক চাপ বন্টন নিশ্চিত. ভ্যাকুয়াম চক ফিক্সচার প্লেট দিয়ে, সেটআপ উল্লেখযোগ্যভাবে streamlined হয়. একবার ভ্যাকুয়াম সিস্টেম ইনস্টল করা হয় এবং calibrated,সব প্রয়োজন প্লেট উপর অ চৌম্বকীয় workpiece স্থাপন করা হয়. ভ্যাকুয়াম সক্রিয় করা প্রায় তাত্ক্ষণিকভাবে workpiece সুরক্ষিত করে। এই সেটআপ সময় হ্রাস আরো দক্ষ উত্পাদন রান এবং উত্পাদন প্রকল্পের জন্য দ্রুত টার্নআউট সময় অনুমতি দেয়।

বিভিন্ন শিল্পে অ্যাপ্লিকেশন

প্লাস্টিক শিল্প

প্লাস্টিক শিল্পে, কাস্টম ভ্যাকুয়াম চক ফিক্সচার প্লেট ব্যাপকভাবে প্লাস্টিকের উপাদান যন্ত্রপাতি জন্য ব্যবহৃত হয়। প্লাস্টিক অ চৌম্বকীয় এবং সহজেই ঐতিহ্যগত clamping পদ্ধতি দ্বারা বিকৃত করা যেতে পারে.ভ্যাকুয়াম চাকটি একটি নরম কিন্তু দৃ firm় ধরে রাখে, যা সঠিক কাটিয়া, ড্রিলিং এবং ফ্রিলিং অপারেশনগুলিকে অনুমতি দেয়। উদাহরণস্বরূপ,অটোমোবাইল বা ভোক্তা ইলেকট্রনিক্স শিল্পের জন্য প্লাস্টিকের ইনজেকশন মোল্ড অংশ উত্পাদন করার সময়, ভ্যাকুয়াম চক ফিক্সচার প্লেট নিশ্চিত করে যে অংশগুলি কোনও ক্ষতি বা বিকৃতি ছাড়াই সঠিক স্পেসিফিকেশন অনুযায়ী মেশিন করা হয়।

কাঠের শিল্প

কাঠের কাজকর্মের জন্য উচ্চমানের পণ্য তৈরি করতে যথাযথতা এবং যত্ন প্রয়োজন। মেশিনিং চলাকালীন কাঠের টুকরোগুলি ধরে রাখার জন্য ভ্যাকুয়াম চক ফিক্সচার প্লেট একটি আদর্শ সমাধান।এটি বড় বড় কাঠের বোর্ড থেকে শুরু করে জটিল কাঠের খোদাই পর্যন্ত সবকিছুকে নিরাপদে ধরে রাখতে পারেএই ভ্যাকুয়াম স্টলটি কাঠের কাজে বিশেষভাবে গুরুত্বপূর্ণ, কারণ এটি কাঠের পৃষ্ঠের উপর কোনও স্ক্র্যাচ বা চিহ্ন প্রতিরোধ করে।বাদ্যযন্ত্র, এবং একটি ত্রুটিহীন সমাপ্তি সঙ্গে আলংকারিক কাঠের আইটেম।

সিরামিক শিল্প

সিরামিকগুলি ভঙ্গুর এবং অ - চৌম্বকীয় উপকরণ যা মেশিনিংয়ের সময় সাবধানে পরিচালনা করার প্রয়োজন। কাস্টম ভ্যাকুয়াম চাক ফিক্সচার প্লেট সিরামিক উপাদানগুলি ধরে রাখার একটি নির্ভরযোগ্য উপায় সরবরাহ করে।এটা সিরামিক টাইলস আকৃতির কিনা, সিরামিক শিল্পকর্ম তৈরি বা শিল্পের জন্য সিরামিক অংশ উৎপাদন,ভ্যাকুয়াম চক নিশ্চিত করে যে সিরামিকগুলি ফাটল বা ভাঙ্গার ঝুঁকি ছাড়াই দৃ firm়ভাবে ধরে রাখা হয়ভ্যাকুয়াম চাপ নিয়ন্ত্রণ করার ক্ষমতা সিরামিক ওয়ার্কপিসের বেধ এবং ভঙ্গুরতার উপর ভিত্তি করে একটি কাস্টমাইজড ধরে রাখার অনুমতি দেয়।

কাস্টমাইজেশন অপশন

বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলির বিভিন্ন চাহিদা মেটাতে, কাস্টম ভ্যাকুয়াম চাক ফিক্সচার প্লেটটি অত্যন্ত কাস্টমাইজ করা যায়।প্লেট আকার এবং আকৃতি নির্দিষ্ট যন্ত্রপাতি এবং অ চৌম্বকীয় workpieces মাত্রা মাপসই করা যেতে পারে. প্লেট পৃষ্ঠের উপাদানটি ধারণ করার জন্য অ-চৌম্বকীয় উপাদানটির উপর ভিত্তি করে বেছে নেওয়া যেতে পারে। উদাহরণস্বরূপ,কোন ক্ষতি রোধ করার জন্য নরম উপরিভাগের প্লেট ব্যবহার করা যেতে পারে, যখন একটি আরো টেকসই এবং তাপ-প্রতিরোধী উপাদান নির্দিষ্ট অ চৌম্বকীয় খাদ উচ্চ গতির যন্ত্রপাতি জন্য নির্বাচন করা যেতে পারে।ভ্যাকুয়াম চ্যানেল এবং পোর্ট বিভিন্ন workpiece জ্যামিতি এবং উপাদান বৈশিষ্ট্য জন্য স্তন্যপান শক্তি অপ্টিমাইজ করার জন্য ডিজাইন করা যেতে পারে.

উপসংহারে, কাস্টম ভ্যাকুয়াম চক ফিক্সচার প্লেটটি অ চৌম্বকীয় উপকরণগুলিকে ক্ল্যাম্প করার জন্য একটি গেম-চেঞ্জিং সমাধান।বিস্তৃত অ্যাপ্লিকেশন, এবং কাস্টমাইজেশন অপশন এটি আধুনিক উত্পাদন প্রক্রিয়ার জন্য একটি অপরিহার্য হাতিয়ার তৈরি।এবং আপনার অপারেশন বহুমুখিতা non- চৌম্বকীয় উপকরণ জড়িত, একটি কাস্টম ভ্যাকুয়াম চক ফিক্সচার প্লেট বিনিয়োগ বিবেচনা করুন।
